日本3级视频在线观看_亚洲av专区一区二区三区_亚洲一区无码精品色偷拍_国产无码精品视频MV下载

原理

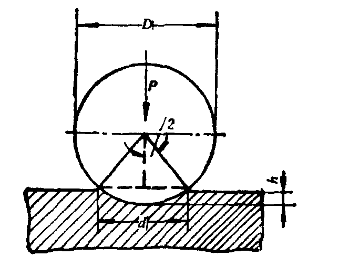

采用金鋼石、鋼球壓頭用試驗力壓入試樣表面，保持規(guī)定時間后，卸除試驗力，測量試樣表面壓痕對角線長度，從而得出的值。

檢測目的

檢驗其各項硬度指標是否符合標準

硬度試驗

1.維氏硬度試驗按GB/T 4340.1規(guī)定

2.布氏硬度試驗按GB/T 231規(guī)定

3.洛氏硬度試驗按GB/T 230規(guī)定

測試儀器

試驗方法

1.常規(guī)檢查，螺母硬度應在一個承面上進行，并取間隔為120°的三點硬度平均值作為螺母的硬度值。

2.如有爭議，應通過螺母軸心線的縱向載面上，盡量靠近螺紋大徑處進行。

3.維氏硬度試驗為仲裁試驗，應采用HV30的試驗力。

4.試樣表面應平坦光滑，試驗面應無氧化物及外來污物，尤其不應有油脂。( 注: 維氏硬度試樣表面粗糙度0.4max；小負荷維氏硬度試樣表面粗糙度0.2max；顯微維氏硬度試樣表面粗糙度0.1max )。

5.壓痕中心距試樣邊緣: 鋼制品為壓痕對角線的2.5倍，輕金屬為壓痕對角線的3倍；相鄰壓痕中心間距離：鋼及銅制品為壓痕對角線的3倍，輕金屬鉛及錫制品為壓痕對角線的6倍。對角線長度之差應不超過對角線平均值的5%，如超過應在報告中注明。

6.對維氏硬度和顯微維氏硬度試驗，其壓頭下降速度應不大於0.2mm/S，加力中不應有沖擊及振動。

• 再回火硬度試驗

目的：檢驗其材料，螺栓、螺釘或螺柱性能的穩(wěn)定性。

原理：將同一產(chǎn)品按規(guī)定的溫度再次進行回火后測其硬度與回火前之差異的一項試驗。

測量方法及要求

1. 測定同一螺栓、螺釘或螺柱試件上再回火試驗前、后三點硬度，其平均值之差不應大于20個維氏硬度值。再回火溫度應達到下圖規(guī)定的最低回火溫度低10℃，并保溫30min。

2. 該試驗不是必須進行的,僅適用于有爭議時的仲裁試驗。
